Fakultät Bauingenieurwesen

TestHUB - Prüfzentrum für Hochwasserschutzelemente

Während vorangegangener Forschungsarbeiten von Mitarbeitern der HTW Dresden wurde deutlich, dass ein erheblicher Bedarf an mobilen Hochwasserschutzeinrichtungen, sowohl bei Privatpersonen, als auch im öffentlichen Bereich vorhanden ist. Die Möglichkeiten solche Systeme adäquat zu testen, werden dem Bedarf nicht gerecht und lassen kaum verlässliche, unabhängige Bewertungen bestehender Systeme zu. Vor diesem Hintergrund wurde, unter dem Dach des Instituts für Bauen im Klimawandel (IBiK) der HTW Dresden, ein Versuchsstand für Hochwasserschutzelemente des direkten Objektschutzes (s.u.) entwickelt und das TestHUB Prüfzentrum gegründet.

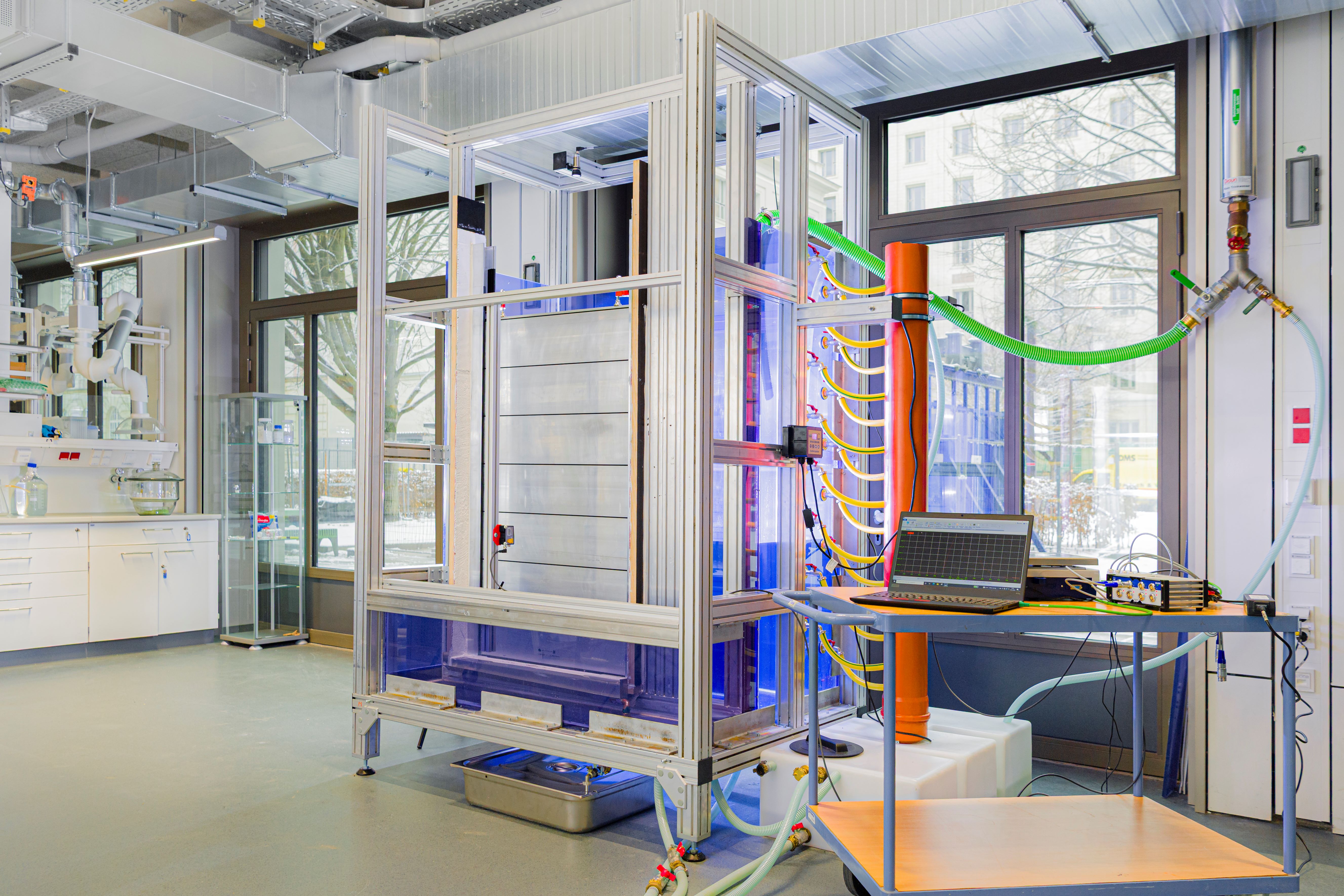

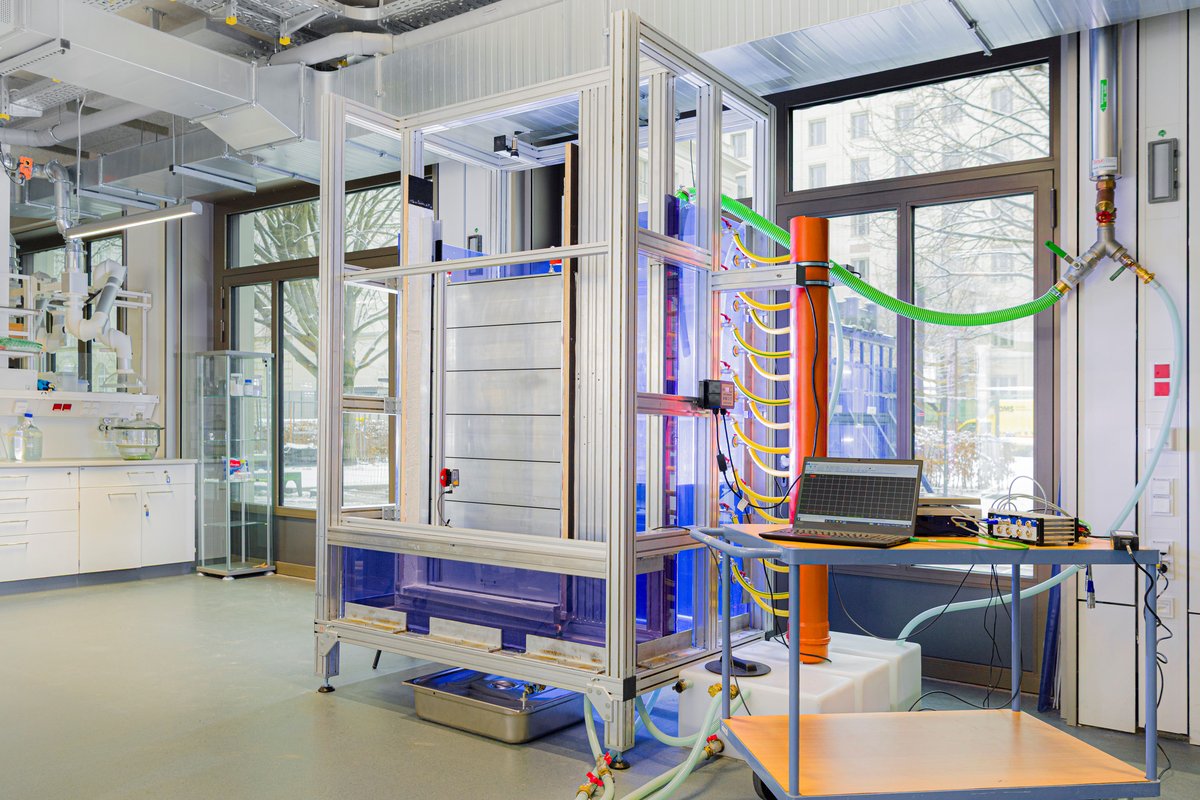

Ansicht des Versuchsstandes, mit eingestautem Dammbalkensystem

Team des TestHUB-Prüflabors, v.l.n.r. Moritz Mantel, Sebastian Golz, Lennart Habermann

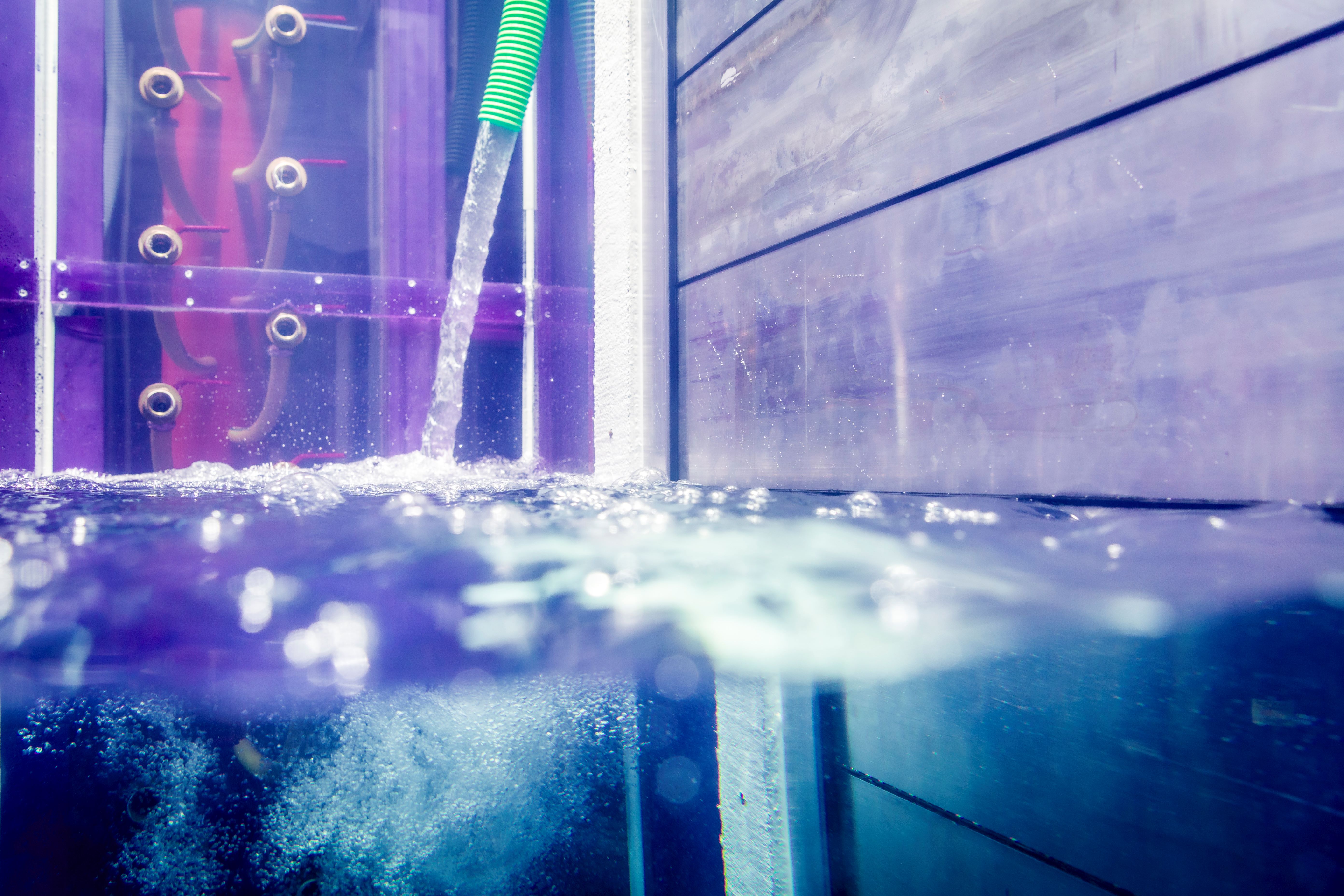

Das TestHUB verfügt über einen Versuchsstand, welcher die Simulation von Gebäudeöffnung unter Hochwassereinwirkung ermöglicht. Innerhalb des Versuchsstandes ist ein Rahmen aus Systemprofilen installiert, der als künstliche Fenster- bzw. Türöffnung fungiert. In der Laibung sind Sperrholzplatten als Montageebene aufgebracht, wobei aufgeklebte, verputzte Trägerplatten für eine realitätsnahe Laibungsoberfläche sorgen. Falls besondere Prüfbedingungen gefordert sind, kann die Laibungsebene individuell ausgeführt werden. In der künstlichen Gebäudeöffnung können verschiedenen Bauelemente montiert werden, um deren Verhalten unter hydrostatischer Einwirkung zu untersuchen.

Hauptleistung des Labors ist die Prüfung von Elementen des direkten Objektschutzes, nach VdS-Richtlinie 3855 - Hochwasserschutzsysteme für den Objektschutz. Hierfür bietet das TestHUB Durchflussmessungen gegenüber hydrostatischer Belastung an. Das TestHUB ist ein durch die VdS-Schadenverhütung GmbH akkreditiertes Labor, wodurch auf Basis der Prüfergebnisse, eine Zertifizierung des geprüften Produktes, nach VdS 3855 erreicht werden kann.

Darüber hinaus bietet das Prüfzentrum Untersuchungen von weiteren Bauelementen des Hochwasserschutzes, wie etwa Türen und Fenstern an.
Zusätzlich zu der nach VdS 3855 erforderlichen, gemittelten Durchflussmessung über den Prüfzeitraum, sind im TestHUB weitere Messleistungen möglich, wie etwa die Aufnahme von Verformungen, oder zeitabhängige Durchflussmessungen.

direkter Objektschutz

Unter der Definition des direkten Objektschutzes werden Systeme zusammengefasst, welche direkt in oder an dem zu schützenden Objekt angebracht sind. Typischerweise handelt es sich um Schutzeinrichtungen an Gebäudeöffnungen, wie Fenstern, Türen oder Toren.

Leistungsangebot

hydrostatische Belastung des HWS-Elementes bis max. 170 cm Stauhöhe
Gewährleistung eines stabilen Wasserstandes über 24 h
Bestimmung des gemittelten Durchflusses über die gesamte Prüfzeit
Übermittlung der Messergebnisse und des Prüfberichtes an die VdS-Schadenverhütung GmbH, zur Zertifizierung des geprüften Produktes

Prüfung verschiedener Bauelemente, wie etwa Fenster oder Türen
Verformungs- und Dehnungsmessung während der hydrostatischen Belastung
zeitabhängige Durchflussmessung, um Effekte wie z.B. das Quellen eines Bauteiles und damit verbundene Auswirkungen auf die Dichtigkeit aufzunehmen
FEM-gestützte Analysen zur Identifikation von Belastungs-Hotspots und zur Bauteiloptimierung
Werkstoffuntersuchungen zur Bestimmung von Materialeigenschaften (z.B. Zug- und/oder Biegeproben nach DIN EN ISO 527 und DIN EN ISO 178 für Kunststoffe)
statische Untersuchungen des Bauteils außerhalb des Versuchsstandes, zur Bestimmung von Grenzkräften
